1分鐘了解鉗形表
1分鐘了解鉗形表
在電梯維護過程中需要應用到各種各樣的檢驗儀器設備，比如鉗形表、溫濕度計、絕緣電阻測試儀、推拉力計、轉速表、游標卡尺、放大鏡、鋼卷尺、鋼直尺、磁力線錘塞尺、計時器、常用電工工具等，其中鉗形表是應用頻率非常高的檢驗儀器之一。
鉗形表是一種不需斷開電路就可直接測電路交直流電流的攜帶式儀表，在電氣檢修中使用方便，應用廣泛。比如用鉗形電流表可以測量運行中的交流電動機的工作電流，從而很方便地了解其有負載時的工作情況。
專業小問號？
那么，什么是鉗形表？和電路檢測有什么關系，我們能用它做什么，它如何運行與“工作”......作為電氣檢測行業常用儀表之一，它如何保障工作人員以及電力設備安全？如何在日常維修中發揮不可或缺的作用？
CEM“秒懂”小知識
-
什么是鉗形表
鉗形表不需斷開電路就可直接測電路交直流電流的攜帶式儀表，在電氣檢修中使用方便，應用廣泛。與萬用表一樣，鉗形表也經歷了模擬式到數字式的歷程，在檢測電流的時候比萬用表更方便快捷。數字鉗形表由于儀表內置入了電流互感器，功能非常豐富，無需斷線即可測量交直流電壓、電流，電容，通斷性，二極管，電阻，溫度，頻率等參數。
-

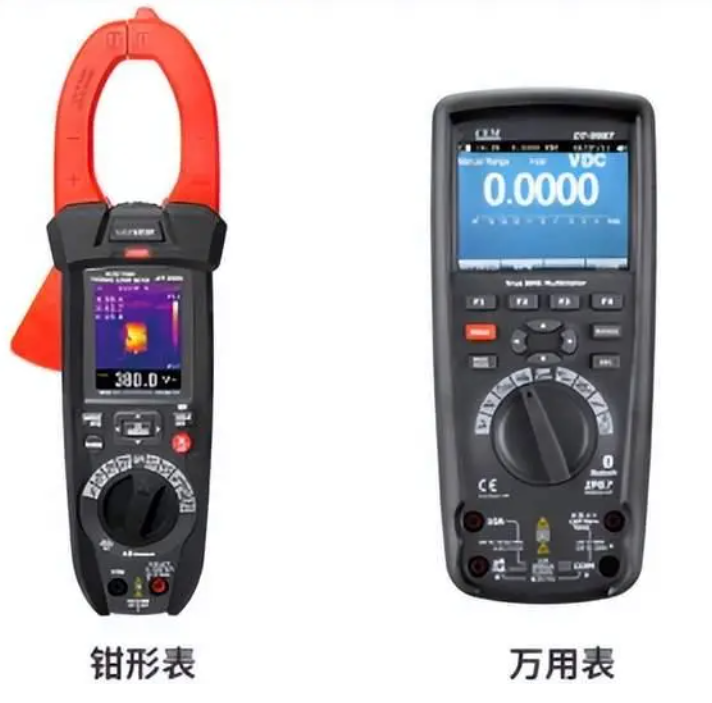

鉗形表和萬用表的區別
萬用表測試電壓、頻率等必須將萬用表接到被測目標兩端，測試電流還需要將被測線路斷開進行測試，對大多數現場檢測不是很方便，一般用來測試小電流。而鉗形表即開即用，不同尺寸的鉗口對應不同尺寸的導線。
鉗形表使用交流電磁感應的原理，可以測量比萬用表大很多的電流，即時測量，即時讀數，無需斷線，方便快捷。
-
鉗形表工作原理
鉗形表實質上由一只電流互感器、鉗形扳手和電流表所組成。電流互感器的鐵芯在捏緊扳手時可以張開，被測電流所通過的導線可穿過鐵芯張開的缺口，當放開扳手后鐵芯閉合。穿過鐵芯的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流，與二次線圈相連接的電流表便有顯示。
-

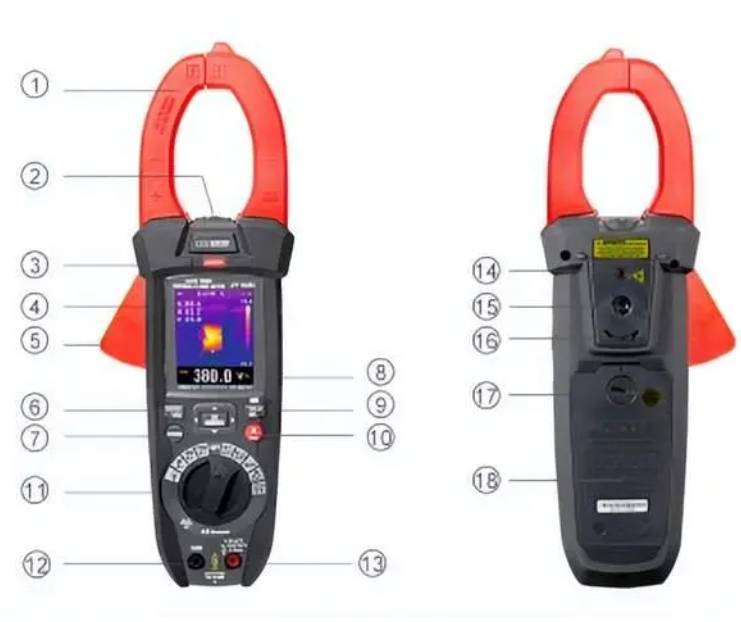

鉗形表的結構
鉗形表實質上由一只電流互感器、鉗形扳手和電流表所組成。
以華盛昌產品為例：
-
鉗形表分類
-
根據結構及用途，可分為互感器式鉗形表和電磁式鉗形表。
互感器式鉗形表：由電流互感器和整流系儀表組成，只能測量交流電流，常用鉗形表。
電磁式鉗形表：可動部分的偏轉與電流的極性無關，交直流都可測。
-
根據測量原理，可分為平均響應鉗形表和真有效值鉗形表。
平均響應鉗形表：測量的是平均值然后乘以正弦波的波形因數修正到有效值。
真有效值鉗形表：根據均方根算法直接測量有效值，如果被測信號存在嚴重畸變或者測量的根本不是正弦波信號，則兩臺測量數據相差很大。
總的來說，平均響應的鉗形表只能測試直流信號和標準正弦波信號，而真有效值鉗表可以測試所有輸出信號。
-
鉗形表的使用方法
-
在進行測量前要先進行機械調零。
-
選擇合適的量程，根據先選大量程再選小量程的原則，也可根據電器的銘牌值來估算。
-
當使用最小量程進行測量時，可能會出現讀數不明顯的情況，這時需要將被測量的導線繞幾匝，以鉗口中央的匝數為準。此時讀數為：讀數=指示值×量程/滿偏×匝數
-

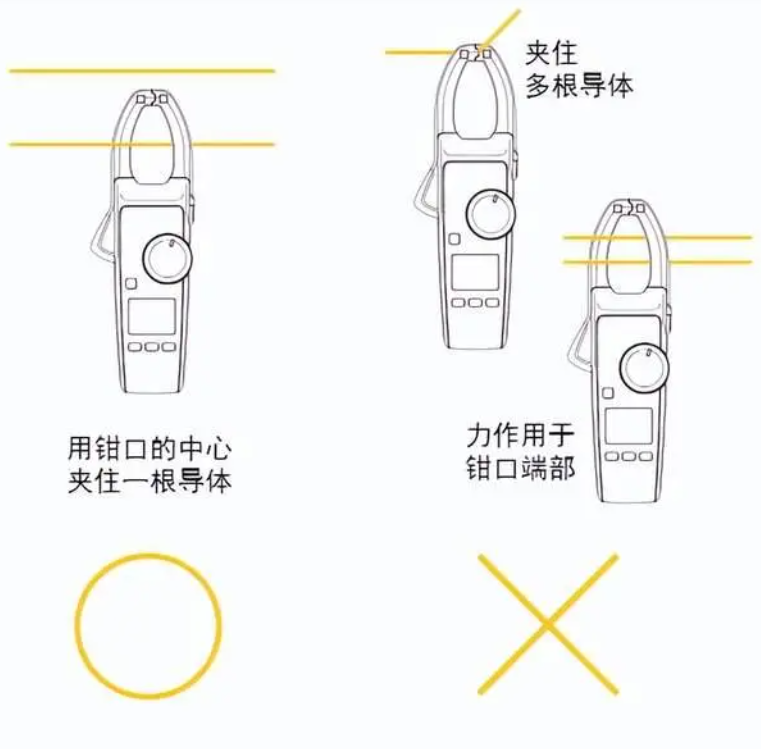

在測量時，要使被測量的導線位于鉗口的中央處，并且使鉗口處于閉合緊密狀態，這樣可以有效地減少誤差。
-
當測量完成后，要將裝換開關轉換到最大量程處。
-
鉗形表的選擇
被測電路所處的環境
被測電路所處環境負載是否平衡，電源品質是否良好。若信號為直流或標準正弦波信號，則可選用平均響應的表；若不是則選用真有效值的表。
鉗口大小
測量的載流導體有些是不規則的，鉗口太小，開口處不能緊閉會引起極大的誤差；鉗口太大，測量時不容易將載流體放置在鉗口中心，也將引起測量誤差。
安全級別
選擇高安全等級的鉗形表，最好在CAT Ⅲ以上。
根據被測參數
不同測試需求選擇不同的鉗表。
當今社會測量的主流鉗形表有哪些？我們該如何選擇？可否推薦幾款便于攜帶且使用更簡單的鉗形表？
可以從具體應用需求出發，挑選合適的產品，接下來以華盛昌鉗形表相關產品為例。
產品推薦
智能工業型熱像儀鉗形表
CEM華盛昌DT-9581
工作中，您需要一款多功能、安全、可靠且準確的鉗形表。華盛昌 DT-9581將紅外熱成像功能與鉗形表電氣測量功能相結合，提供一種在較安全距離內識別熱點和過載電路的可靠檢測方式，是一種多功能電氣檢測、故障排除和診斷工具。
-
產品概述
DT-9581是一款智能工業型熱像儀鉗形表，為交/直流真有效值鉗形表內置熱成像儀設計，具備高精度特點，可提供快速A/D轉換采樣時間，擁有數據記錄和趨勢捕獲功能。同時，此表可連接APP，進而提供多種智能功能，如在線更新軟件、PC校準等，配置的ThermView+軟件和云服務器支持將測量數據傳輸?shù)娇蛻舻闹悄苁謾C用于編輯和存儲。
-
產品配置
-
熱像儀和鉗形表二合一功能
-
內置熱成像設計，無需接觸即可快速識別熱點
-
120*120分辨率、50Hz圖像幀頻熱像儀功能
-
-20℃至260℃熱成像溫度測量
-
6000位計數，真有效值測量
-
320*240 2.4”TFT彩屏顯示
-
1.9”（48mm）鉗口開口
-
雙注塑外殼防摔防塵設計，IP65防護等級，帶NCV功能
-
ThermView+熱成像軟件，藍牙通訊傳輸
-

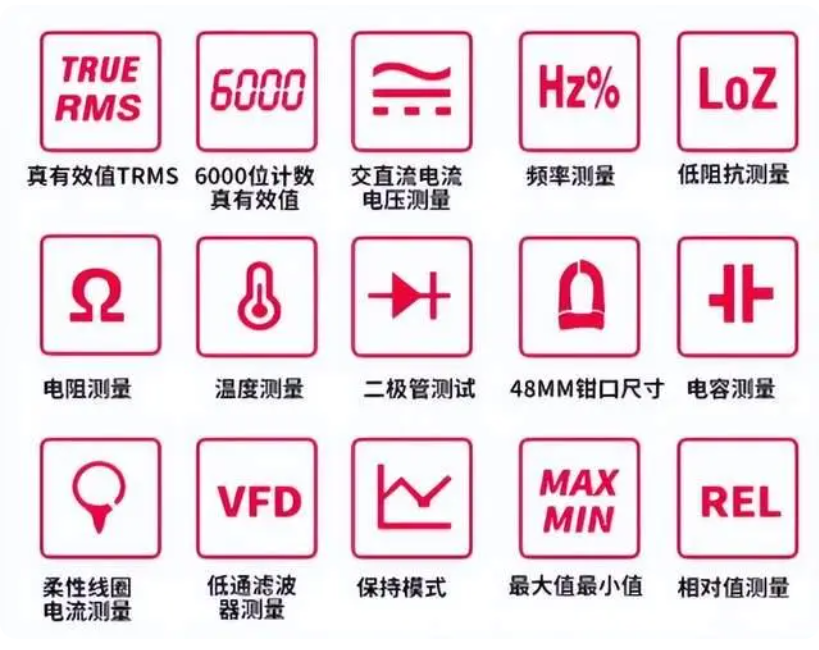

帶有趨勢捕獲和日志功能，便于查看日志數據
-
低通濾波器用于準確測，量變頻驅動（VFD）信號
-
A/D轉換快速采樣時間：10次/秒
-
峰值捕獲（以500μs的速度記錄瞬態）和浪涌電流
-
帶日志的最小/最大/平均值記錄
-
支持柔性線圈電流探頭，交流電流可擴展至3000A，狹小空間也能輕易測量
-
-
功能應用
-
內置熱成像功能，可幫助工程師在檢測線路時，快速排查電氣設備、面板和變壓器等難以發現的電氣故障。
-
48mm大尺寸鉗口，可測量交直流電流，適應多種測量工作需求。
-
2.4英寸彩色TFT顯示屏，測量情況和數據清晰可見。
-
6000位技術與模擬條雙顯示，真有效值測量，可以準確測量非正弦信號。
-
60.00nF至100.0nF電容量程，可實現大電容快速測量
-
非接觸交流電壓檢測，可測范圍100至1000V，如果存在規定范圍內的交流電壓，指示燈將點亮。
-
可選配接柔性線圈，將交流電流測量范圍擴展至3000A，適用于測量狹小空間內的大尺寸導體。
-
K型熱電偶輕松測量溫度（量程范圍-20℃至1000℃），可用于空調維修檢測等日常工作。
-
支持藍牙連接APP，可保存帶有測量數據的位圖。
-
符合CAT Ⅳ 600V，CAT Ⅲ 1000V等國際安規等級，經久耐用，出廠前經過充分測試和校準。
-
產品優勢
使用熱像儀鉗形表能夠發現常規鉗形表無法識別的問題，有助于解決電氣作業的重要安全隱以及多種儀器的繁雜使用問題。
-
集成化

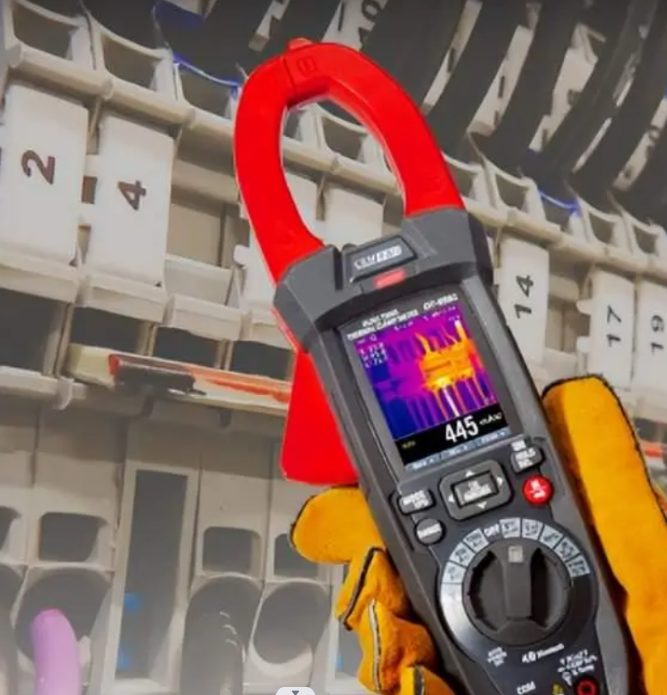

DT-9581集成熱像儀與鉗形表“二合一”功能，內置的熱像儀功能有助于快速確定熱點，定位故障點。集成的熱成像儀可以幫助用戶快速獲取設備的熱度分布圖，讓用戶可以使用它從安全距離檢查高壓設備和變壓器的熱點，在維修之前快速安全地查看熱點位置。
-
專業化
DT-9581是一臺具有真有效值測量功能的專業數字鉗形表，功能豐富，可用于測量電壓、電流、電阻、電導率、二極管、電容和溫度等項目中存在的問題。加上產品設有手電筒功能，方便用戶在黑暗環境下工作。
-
柔性化
可選配柔性線圈，滿足在狹小擁擠空間對粗大導體的測量，交流電流量程高達3000A。
-
智能化
配置ThermView+熱成像軟件，以及藍牙通信傳輸功能，可以將數據通過藍牙傳輸至APP軟件，也可以通過網絡把圖像數據分享給其他用戶。
-
產品應用
-
暖通空調及制冷設備電氣故障維修，可測量交流或直流電壓、電流、電阻等。
-
廣泛應用于工業生產及生活中，不僅可以用于電路檢修，還可以用于電器的檢修。
-
用于家庭或辦公室裝修、物業維修、家電設備檢修、汽車檢修、工業用電檢測等場景。
